La fabrication de tôles est l’un des processus de fabrication les plus essentiels de l’industrie moderne.
Fabrication de tôles
La fabrication de tôles est l’un des processus de fabrication les plus essentiels de l’industrie moderne.
Des boîtiers électroniques et pièces automobiles aux équipements industriels et composants architecturaux, la fabrication de la tôle joue un rôle essentiel dans la transformation des tôles plates en produits fonctionnels et hautes performances.
Ce guide expliquequ'est-ce que la fabrication de tôle, comment cela fonctionne, les processus clés impliqués et ce queles acheteurs et les ingénieurs doivent en tenir compte lors de l'approvisionnement en pièces de tôlerie personnalisées.
Chez Starway, la fabrication de tôles est abordée comme uncombinaison d'expérience en ingénierie, en contrôle de processus et en fabrication. En intégrant des technologies de fabrication avancées à un savoir-faire pratique en matière de production-, nous aidons les acheteurs et les ingénieurs à mieux comprendre le fonctionnement de la fabrication de tôles, les processus impliqués et comment obtenir des résultats fiables, du prototype à la production de masse.
Ce guide se concentre surprincipes fondamentaux defabrication de tôle, expliquant les processus clés, les options de matériaux et les considérations de conception les plus importantes lors de l'approvisionnement en pièces de tôlerie personnalisées.
1. Qu'est-ce que la fabrication de tôles ?
Cette industrie
La fabrication de tôles est un processus de fabrication qui consiste à couper, plier, former et assembler des tôles plates en pièces ou structures finies.
Le processus fonctionne généralement avec des tôles allant de0,5 mm à 10 mmen épaisseur et est largement utilisé pour les deuxprototypes personnalisésetproduction à grande échelle-.
comparaison de produits modèle bg
Lorem ipsum dolor sit, amet consectetur adipisicing elit.
| Matériel |
Acier inoxydable
|
Aluminium
|
-Acier laminé à froid (CRS)
|
Acier galvanisé
|
 |
 |
 |
 |
|
| Force | Haut | Moyen | Haut | Moyen |
| Résistance à la corrosion | Excellent | Très bien | Faible | Bien |
| Niveau de coût | Moyen à élevé | Moyen | Faible | Faible à moyen |
| Utilisation typique | Matériel médical, alimentaire | Coffrets, panneaux | Pièces structurelles | Armoires extérieures |
2. Processus clés de fabrication de tôle
La fabrication de tôles n'est pas une opération unique mais une combinaison de plusieurs processus de base.
La découpe définit la forme de la pièce à partir d'un matériau en feuille plate.
Méthodes de coupe courantes :
Découpe laser– haute précision, bords nets
Découpe plasma– convient aux matériaux plus épais
Découpe au jet d'eau– aucune zone affectée par la chaleur-
Cisaillement/poinçonnage– production-à grande vitesse
La découpe laser est la méthode la plus utilisée pour les pièces de tôlerie de précision.
Après la découpe, les pièces plates sont pliées en formes 3D à l'aide de presses plieuses CNC.
Ce processus détermine :
Rigidité structurelle
Ajustement de l'assemblage
Dimensions finales de la pièce
La précision du pliage dépend du type de matériau, de son épaisseur, du rayon de courbure et du contrôle du retour élastique.

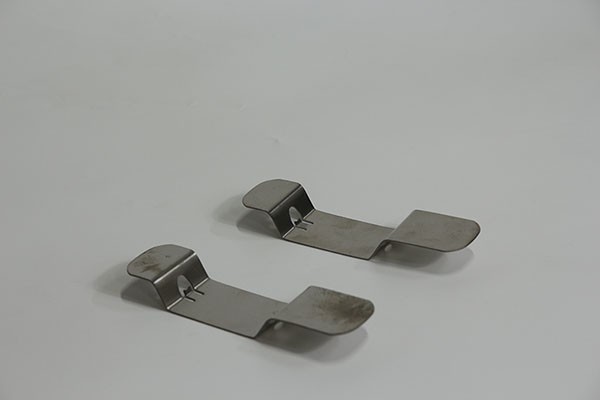

2.3 Estampillage
Estampillageest un processus clé de fabrication de tôle qui consiste à presser une tôle entre deux matrices pour lui donner la forme souhaitée. Il est souvent utilisé pour la production-en grand volume de pièces aux dimensions cohérentes et aux caractéristiques précises. Ce processus est largement appliqué dans des industries telles que l’automobile, l’électronique et l’aérospatiale.
Comment fonctionne l'estampage
Le processus d'emboutissage commence par une tôle placée dans une machine appeléepresse. La presse utilise des matrices pour appliquer une force à la feuille, qui peut prendre la forme d'une découpe, d'un pliage, d'un poinçonnage ou d'un gaufrage. Selon la conception et la complexité, le processus peut impliquer :
Suppression: Découper la feuille en formes plates ou en flans.
Perforation: Création de trous ou de formes dans le matériau.
Pliage: Modification de la forme de la feuille en appliquant une pression.
Gaufrage: Relever ou abaisser des parties de la tôle à des fins décoratives ou fonctionnelles.
2.4 Soudageet assemblage
Plusieurs pièces de tôlerie sont assemblées à l'aide de :
Soudage TIG
Soudage MIG
Soudage par points
Rivetage ou fixations
Cette étape est essentielle pour la solidité, l’alignement et la durabilité.

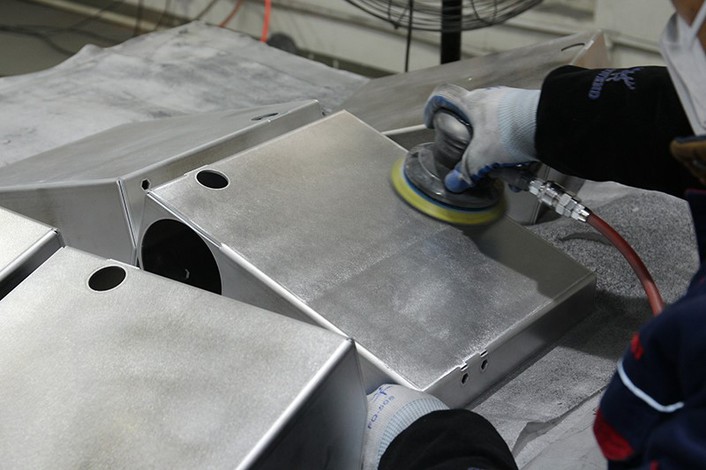

2.5 Finition des surfaces
Le traitement de surface améliore à la foisapparence et performances.
Les finitions courantes comprennent :
Revêtement en poudre
Anodisation
Brossage ou polissage
Galvanoplastie
Galvanisation
La bonne finition améliore la résistance à la corrosion, la résistance à l’usure et la qualité visuelle.
paramètres de la série CRA
Accélérez les données multifonctionnelles une fois que les solutions de nouvelle-génération ont été mises en place, favorisant une liaison totale extensible alors que les méthodologies d'entreprise ne permettent jamais de maximiser les relations avec les ressources.
| produits |
 |
 |
 |
 |
 |
 |
| Processus | Découpe Laser | Pliage | Soudage | Perforation | Estampillage | Finition des surfaces |
| Description | Découpe de feuilles de haute-précision | Former des feuilles en angles | Assemblage de composants métalliques | Création de trous et de formes | Améliorer l'apparence et la durabilité | Pressage de tôles dans les formes souhaitées |
| Tolérance typique | ±0,1 mm | ±0,1 mm | - | ±0,15 mm | - | ±0,1-0,2 mm |
| Applications courantes | Boîtiers, supports | Cadres, armoires | Assemblages structurels | Panneaux, aérations | Boîtiers industriels | Pièces automobiles, supports, composants d'appareils électroménagers |
3. Avantages deFabrication de tôles
Avantage concurrentiel
La fabrication de tôlerie reste une méthode de fabrication privilégiée car elle offre :
Rapport résistance-/-poids élevé
Les composants en tôle offrent une excellente résistance mécanique tout en restant légers.
En sélectionnant le matériau approprié (tel que l'aluminium, l'acier inoxydable ou l'acier à haute résistance) et en optimisant l'épaisseur, les ingénieurs peuvent obtenir des performances structurelles robustes sans poids inutile, ce qui rend la tôle idéale pour les boîtiers, les cadres et les pièces porteuses.
01
Excellente stabilité dimensionnelle
Les processus de fabrication de tôles tels que la découpe laser, le pliage et l'emboutissage offrent une précision dimensionnelle fiable sur tous les lots.
Grâce à des tolérances contrôlées et des méthodes de formage stables, les pièces conservent une géométrie cohérente pendant l'assemblage, aidant ainsi les ingénieurs à réduire les problèmes d'ajustement et les retouches lors de l'intégration en aval.
02
Des outils-efficacespar rapport au moulage
Contrairement au moulage par injection, la fabrication de tôles nécessite généralement un investissement initial moindre en outillage.
Des processus tels que la découpe et le pliage au laser permettent de modifier la conception sans retravailler des moules coûteux, ce qui fait de la tôle une option-rentable pour la production, le prototypage et le développement itératif de faibles- à moyens{2}}volumes.
03
Prototypage rapide
Les pièces en tôle peuvent être produites rapidement à l'aide de flux de fabrication numériques.
De la conception CAO aux pièces finies, la découpe laser et le pliage CNC permettent des délais d'exécution rapides, permettant aux acheteurs et aux ingénieurs de valider les conceptions, de tester les assemblages et de passer plus rapidement à la production-sans longs délais d'exécution des outils.
04
Évolutivité du faible volume à la production de masse
La fabrication de tôle permet une évolution fluide à mesure que la demande augmente.
Les projets peuvent démarrer avec de petits lots de prototypes et passer à des volumes plus élevés grâce au poinçonnage, à l'estampage ou au pliage automatisé, sans modifier la conception de base,-offrant ainsi une flexibilité tout au long du cycle de vie du produit.
05
▁▁▁▁▁▁
| Processus | Rentabilité | Délai de mise en œuvre | Flexibilité de conception | Idéal pour |
| Fabrication de tôles | Haut | Court | Moyen | Coffrets, panneaux |
| Usinage CNC | Moyen | Moyen | Haut | Composants de précision |
| Moulage sous pression | Élevé (volume massique) | Long | Faible | Boîtiers-à grand volume |
Ces avantages le rendent adapté aux composants fonctionnels et structurels.
4. Applications courantes de la fabrication de tôles
La fabrication de tôles est utilisée dans de nombreuses industries, notamment :
Machines industrielles
5. Ce que les acheteurs doivent prendre en compte lors de l'approvisionnementPièces en tôle
Pour les acheteurs et les équipes d’approvisionnement, il est essentiel de sélectionner le bon partenaire de fabrication de tôlerie.
Capacités de fabrication (découpe laser, pliage, soudage, emboutissage, finition).
Normes de contrôle qualité (FAI, inspection du processus-, contrôle qualité final).
Approvisionnement et traçabilité des matériaux.
Délai et capacité de production.
Le choix d'un fabricant professionnel réduit les risques et garantit une qualité constante.
6. Sur quoi les ingénieurs devraient se concentrer lors de la conception
Les ingénieurs jouent un rôle crucial pour garantir la fabricabilité.
Sélection des matériaux basée sur la résistance et l'environnement.
Rayon de courbure minimum et tolérance de courbure.
Exigences de tolérance.
Faisabilité du montage.
7. Pourquoi la fabrication professionnelle de tôles est importante
Travailler avec un fabricant de tôlerie expérimenté garantit bien plus que la simple production de pièces -, cela garantit que l'intention d'ingénierie est pleinement réalisée dans la fabrication.
À quoi ressemble un partenaire professionnelStarwayLivre
ÀStarway, la fabrication professionnelle de tôlerie, c'est combinerconnaissances en ingénierie, contrôle des processus et stabilité de la productionpour accompagner les acheteurs et les ingénieurs tout au long du cycle de vie du produit.
Conceptions optimisées pour la fabricabilité
Notre équipe d'ingénierie examine les dessins et les spécifications pour optimiser les chemins de découpe laser, les séquences de pliage, les méthodes de soudage et les tolérances -, réduisant ainsi les risques avant le début de la production.
Qualité de production stable et reproductible
Avec des processus standardisés pour la découpe laser, l'emboutissage, le pliage, le soudage et la finition de surface, Starway garantit une qualité constante des pièces, du prototype à la production en série.
Des délais de livraison fiables
La planification de production intégrée et les-fonctionnalités internes nous permettent de contrôler les délais et de répondre avec flexibilité aux modifications du projet ou aux exigences urgentes.
Des solutions-rentables à grande échelle
En sélectionnant le processus de fabrication le plus approprié -, qu'il s'agisse d'estampage pour des volumes élevés ou de découpe laser pour plus de flexibilité, - nous aidons nos clients à atteindre un équilibre optimal entre les coûts-performances.
Assistance à la fabrication à long-terme
Au-delà de la livraison, Starway fournit une assistance continue, notamment de la documentation, des enregistrements de qualité, la cohérence des commandes-répétitives et des commentaires sur l'amélioration continue.
Un partenaire de fabrication professionnel comme Starway transforme les conceptions techniques endes produits de tôlerie fiables et évolutifs- soutenir l'innovation, l'efficacité et le succès à long terme.
Conclusion
Fabrication de tôlesest un processus de fabrication fondamental qui allie précision, résistance et flexibilité.
Pour les acheteurs, il offre-un approvisionnement rentable et une production évolutive.
Pour les ingénieurs, il permet des conceptions complexes avec une intégrité structurelle.
Usine unique de fabrication de tôlerie personnalisée-en Chine
Comprendre le processus complet de fabrication de la tôle-et travailler avec le bon partenaire de fabrication-garantit de meilleures performances du produit, une réduction des risques et un succès à long terme.
